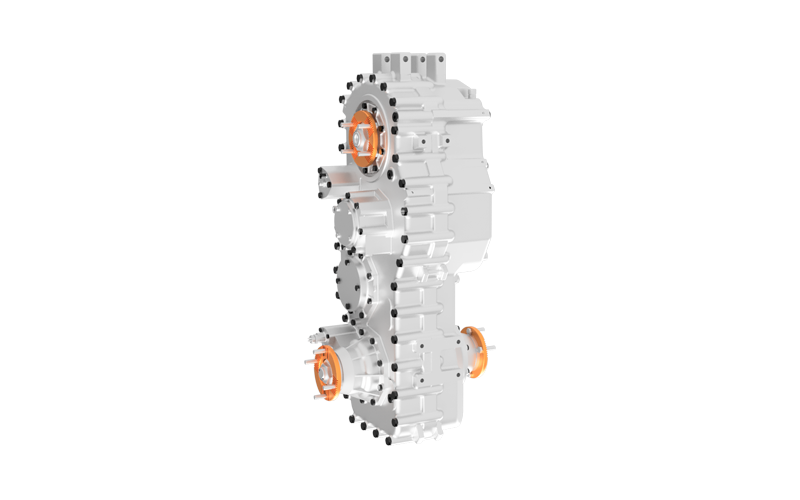

Caja de transferencia ZQC3750

Grúas móviles todo terreno de más de 100 t

输入扭矩 N・m

输出扭矩 N・m

产品手册下载服务图标

概述优势规格型谱表

产品概述

Caja de transferencia para grúas móviles, con un par de entrada máximo de 40.000 N·m.

产品优势

La caja de transferencia incluye una bomba de aceite de lubricación a presión y utiliza una válvula proporcional de distribución de aceite.

La caja de transferencia incorpora una interfaz para un enfriador de aceite externo.

Admite la conexión de una toma de fuerza (TDF) o una bomba de aceite de emergencia.

Diseño de perfil de diente especial para una alta capacidad de carga.

产品规格

Par de entrada máximo (N·m)	40.000 (carretera), 27.250 N·m (fuera de carretera)
Régimen de entrada máximo (rpm)	2500
Distancia entre centros de entrada y salida (mm)	750
Relación de transmisión	Marcha alta (carretera) 0,8/1, marcha baja (fuera de carretera) 1,81
Accionamiento de cambio de marchas	Neumático de tres posiciones
Accionamiento de salida del eje delantero	Accionamiento neumático con interruptor indicador
Relación de distribución de par entre ejes del diferencial interaxial	1:1/1:2/1:3
Presión de operación neumática (bar)	6.5-10
Cantidad de aceite lubricante (L)	8.5
Masa total (kg)	595 kg (con diferencial, sin toma de fuerza)
Dispositivos opcionales	Opción de instalar toma de fuerza N400 o dispositivo de conexión de bomba de aceite ZF8605
Brida de conexión	T180(ISO8667)

备注：产品参数及图片仅供参考；如有变动，不另行通知。
